Металлический шланг и компенсатор

Металлические шланги и компенсаторы широко используются в промышленных трубопроводных системах для решения проблемы смещения труб, снижения вибрации и шума, поглощения теплового расширения и повышения безопасности конвейерных систем. Почти все отрасли промышленности, включая нефтехимию, теплоэнергетику, металлургию, железнодорожный транспорт, пищевую промышленность и системы отопления, вентиляции и кондиционирования воздуха, зависят от этих двух важнейших компонентов.

Haoyin (Ningbo) Bellows Technology Co., Ltd. — профессиональное предприятие, специализирующееся на исследованиях и разработках, проектировании, производстве и продаже сильфонов из нержавеющей стали. Компания стремится предоставлять безопасные, эффективные и долговечные гибкие решения для подключения к газовым, сантехническим, отопительным и другим сферам.

(1) Что такое металлические шланги и компенсаторы?

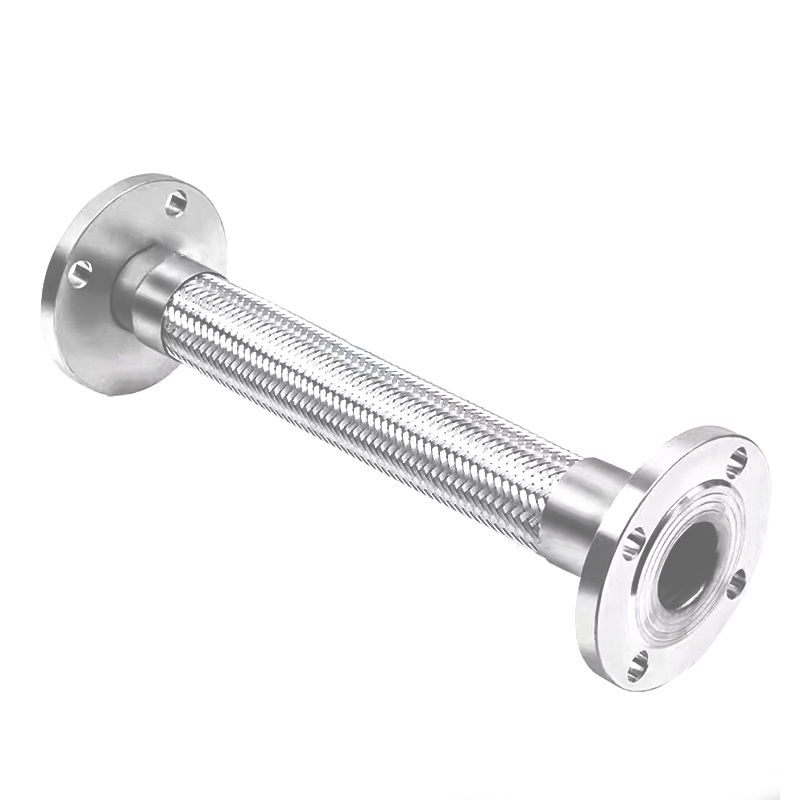

Металлический шланг — это гибкий трубный компонент, состоящий из гофрированной трубы из нержавеющей стали, металлической сетчатой муфты и соединителей. Он обладает высокой устойчивостью к давлению, температуре и коррозии и используется для транспортировки пара, горячей воды, газов, масел, химических сред и т. д. Благодаря своей гибкой конструкции он может поглощать определенное количество механических смещений, ошибок установки и вибраций и поэтому часто используется в трубопроводах, требующих гибких соединений.
Компенсатор (также называемый деформационным швом) — это устройство, используемое для поглощения смещения и деформации труб, вызванных изменениями температуры, внешними механическими силами, осадкой фундамента и другими факторами. Благодаря металлическим сильфонам или другим компенсационным конструкциям компенсатор может эффективно снимать напряжение в трубе и защищать трубу от разрыва или деформации при сжатии. Компенсаторы обычно используются в трубопроводных системах дальнего следования, котельных системах, тепловых сетях и трубопроводах для транспортировки химикатов и являются незаменимыми компонентами крупного промышленного оборудования.

Металлические шланги ориентированы на «гибкое соединение, устойчивость к вибрации и поглощение микроперемещений», в то время как компенсаторы в основном используются для «поглощения перемещений большого диапазона и компенсации теплового расширения и сжатия»  Оба обычно используются вместе в крупных трубопроводах для обеспечения стабильной работы системы.

(2) Преимущества и характеристики металлические шланги и компенсаторы
Металлические шланги и компенсаторы широко используются в промышленности, поскольку обладают рядом существенных преимуществ. Во-первых, металлические шланги обладают чрезвычайно высокой гибкостью и усталостной прочностью, что позволяет решить проблему передачи вибрации при работе насосов, компрессоров и другого оборудования, эффективно снижая шум и предотвращая растрескивание труб из-за вибрации. Их материал из нержавеющей стали обладает высокой термостойкостью, высокой стойкостью к давлению и коррозионной стойкостью, что делает их пригодными для суровых условий работы с широким диапазоном температур и частыми колебаниями давления.

Основным преимуществом компенсаторов является их способность поглощать осевое, боковое и угловое смещение труб, решая проблему напряжения в трубах, вызванного тепловым расширением и сжатием. Когда трубопроводы транспортируют высокотемпературный пар или горячую нефть, расширение может быть очень значительным.  Использование деформационных швов может предотвратить изгиб, деформацию и даже разрыв трубы. Кроме того, компенсаторы обеспечивают хорошую герметизацию, коррозионную стойкость и структурную безопасность, продлевая срок службы трубопровода и сокращая объем технического обслуживания.

При совместном использовании они делают всю транспортную систему более устойчивой: металлические шланги обеспечивают соединение и гашение вибраций, а компенсаторы поглощают смещения и напряжения, что обеспечивает длительную стабильную, безопасную и не требующую особого обслуживания эксплуатацию.

(3) Точки технического обслуживания металлических шлангов и компенсаторов
Регулярно проверяйте гофрированную часть металлического шланга на наличие трещин, деформаций растяжения, точек коррозии или повреждений сетки. Если шланг подвергается чрезмерному изгибу, растяжению или частой вибрации, следует отрегулировать монтажные кронштейны или незамедлительно заменить шланг. Кроме того, избегайте воздействия на металлический шланг давления и температуры, превышающих расчетные пределы, и предотвращайте старение материала из-за коррозии среды.

Пункты технического обслуживания деформационных швов в основном включают проверку сильфонов на наличие усталостных трещин, овальной деформации, следов утечек и ослабленных крепежных болтов. Специально для деформационных швов в сетях тепловых трубопроводов необходимо регулярно проверять направляющие опоры и неподвижные опоры, чтобы убедиться, что они работают в правильном осевом диапазоне. Если компенсатор прижимается внешними объектами, покрывается сварочными брызгами или подвергается длительным неравномерным силам, его компенсационная способность может быть нарушена, и корректирующие меры должны быть приняты незамедлительно.

Рекомендуется проводить испытания под давлением после того, как оборудование проработало некоторое время, чтобы обеспечить хорошую герметизацию системы. При использовании с коррозионными средами следует также регулярно проверять антикоррозионный слой компенсатора. Общий принцип — «раннее выявление и раннее лечение», чтобы не допустить перерастания небольших проблем в системные сбои.

Контрольный список технического обслуживания металлических шлангов и компенсаторов:

(4) FAQ (часто задаваемые вопросы) о металлических шлангах и компенсаторах
В1: Могут ли металлические шланги и компенсаторы заменять друг друга?
Нет. Металлические шланги используются для гибких соединений и поглощения небольших смещений, а компенсаторы — для поглощения больших смещений, а также теплового расширения и сжатия. Их функции различны, и обычно они используются вместе.

В2: Могут ли металлические шланги быть повреждены вибрацией?
Чрезмерная вибрация действительно может вызвать усталостные повреждения. Поэтому необходимо правильно устанавливать опорные точки, выбирать модель с достаточной усталостной долговечностью и избегать перегрузок.

В3: Могут ли компенсаторы протекать?
Квалифицированные компенсаторы не будут протекать, но утечка может произойти из-за коррозии, разрыва сильфона или ослабления болтов. Поэтому необходим регулярный осмотр.

В4: Можно ли использовать металлические шланги для подачи пищи или питьевой воды?
Да, при условии, что используются шланги из пищевой нержавеющей стали и уплотнения соответствуют стандартам гигиены и безопасности.

В5: Требуют ли компенсаторы сварки на месте?
Некоторые модели требуют сварки для монтажа, в то время как другие используют фланцевые соединения. Соответствующую структуру следует выбирать в зависимости от условий труда.

В6: Каков типичный срок службы металлического шланга?
В зависимости от условий труда продолжительность жизни составляет примерно 5–20 лет. Высокоинтенсивная вибрация и высокотемпературные среды сократят срок службы.
