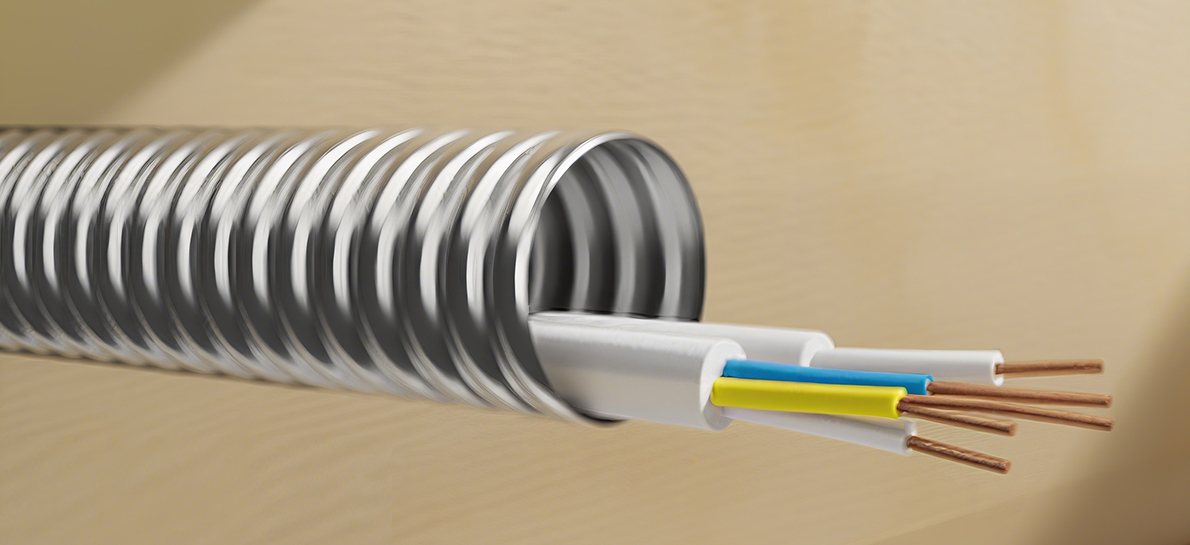

В таких отраслях, как промышленное производство, химическое машиностроение и прецизионные приборы, уплотнительные шланги являются ключевыми компонентами, обеспечивающими безопасную передачу сред (газов, жидкостей) и предотвращающими утечки. Сильфоны из нержавеющей стали с их уникальными металлическими свойствами и конструктивной конструкцией стали идеальным выбором для сценариев, требующих высоких герметизирующих характеристик. Они могут эффективно устранить ограничения традиционных резиновых или пластиковых уплотнительных шлангов с точки зрения термостойкости, устойчивости к давлению и коррозионной стойкости. Ниже подробно рассматриваются конкретные решения из нескольких измерений.
Совместимость между преимуществами производительности сердечника и требованиями к герметизации
Основными требованиями к герметизации шлангов являются отсутствие утечек, устойчивость к воздействию сред, адаптивность к изменениям окружающей среды (колебаниям температуры и давления) и определенная степень гибкой компенсационной способности. Приведенные ниже характеристики нержавеющей стали могут точно соответствовать следующим требованиям:
Превосходная надежность уплотнения: благодаря использованию цельноформованной сильфонной конструкции из нержавеющей стали (например, марок 304 и 316) в сочетании с прецизионно обработанными соединительными концами (например, фланцами и резьбовыми соединениями) можно добиться герметичного уплотнения металл-металл. В качестве альтернативы можно дополнительно усилить эффект герметизации, используя прокладки, устойчивые к высоким температурам и коррозии (например, прокладки из ПТFЭ). Он может эффективно предотвращать утечку газов и жидкостей (включая коррозионные среды и высокотемпературные жидкости) со скоростью утечки всего 1 ×10⁻⁹ Па·м³/с или менее.
Широкий температурный диапазон и устойчивость к давлению: он может стабильно работать в диапазоне температур от -270℃ (сверхнизкая температура) до 600℃ (высокая температура), что намного превышает показатели резиновых шлангов (обычно от -40℃ до 120℃). В то же время он может выдерживать высокие рабочие давления (обычные характеристики могут достигать 1,6–10 МПа, а специально разработанные модели — более высоких), что делает его пригодным для герметичных соединений в трубопроводных системах высокого давления.
Коррозионная стойкость и совместимость со средами: нержавеющая сталь марки 304 устойчива к эрозии под воздействием воды, пара, слабых кислот и щелочей, а нержавеющая сталь марки 316 выдерживает воздействие сильно едких сред, таких как морская вода, хлоридные соли и органические растворители. Это позволяет избежать разрушения герметизации, вызванного старением материала или эрозией под воздействием окружающей среды, что делает его особенно подходящим для коррозионных сред в таких отраслях, как химическое машиностроение и фармацевтика.
Гибкая компенсация и виброустойчивость: кольцевая гофрированная структура сильфона обеспечивает ему хорошие возможности осевой, боковой и угловой компенсации. Он может поглощать смещения, вызванные тепловым расширением и сжатием трубопроводов, вибрацией оборудования или несоосностью установки, снижая нагрузку на герметичные интерфейсы и снижая риск утечки из-за жестких соединений.
Структурная стабильность и длительный срок службы: металлический материал не подвержен старению и обладает усталостной прочностью. Он способен сохранять структурную целостность при длительных знакопеременных напряжениях (таких как вибрация и колебания давления), имея срок службы более 10 лет, что намного больше, чем у резиновых шлангов (обычно 1–3 года).
Типичные сценарии применения
В качестве уплотнительных шлангов сильфоны из нержавеющей стали могут широко заменить традиционные уплотнительные шланги для решения проблем с герметизацией в различных сценариях:
Герметичные соединения в промышленных трубопроводах
Используется для герметичных соединений между оборудованием, таким как насосы, клапаны, сосуды под давлением и трубопроводы, особенно подходит для трубопроводных систем, транспортирующих высокотемпературный пар, горячую нефть и едкие жидкости, например, для герметизации входных/выходных труб химических реакторов и гибких герметичных соединений паропроводов на электростанциях.
В трубопроводах низкотемпературного оборудования, такого как СПГ и жидкий азот, их можно использовать в качестве герметизирующих шлангов, чтобы выдерживать сверхнизкие температуры и избегать утечек, вызванных низкотемпературным охрупчиванием.
Герметизация прецизионных приборов и счетчиков
В системах газового и жидкостного трактов аналитических приборов (таких как газовые хроматографы и масс-спектрометры) их можно использовать в качестве герметизирующих шлангов для обеспечения чистого пропускания и нулевой утечки газов-носителей и проб, обеспечивая точность анализа.
На соединительных концах измерительного оборудования (например, расходомеров и манометров) гибкое уплотнение снижает влияние вибрации на точность измерения и предотвращает утечку среды.
Герметизация защиты механического оборудования
Для герметизации трубопроводов в гидравлических и пневматических системах, особенно соединений подвижных частей оборудования (таких как масляные баллоны и воздушные баллоны), гибкая компенсация сильфонов может поглощать смещения движения, обеспечивая герметизацию и избегая износа трубопровода.
Для герметизации труб охлаждающей воды и топливных труб энергетического оборудования, такого как двигатели и компрессоры, они выдерживают высокие температуры и вибрации во время работы оборудования, предотвращая утечки масла и воды, вызывающие неисправности.
Требования к герметизации в особых условиях
В морской технике они используются для герметичных соединений судовых палубных трубопроводов и подводного оборудования, противодействуя коррозии морской воды и вибрации корпуса.
В атомной промышленности герметизирующие шланги для передачи радиоактивных сред обладают радиационной стойкостью и высокими герметизирующими характеристиками для обеспечения безопасности.
Ключевые точки выбора и характеристики установки
1. Научный отбор
Калибр и длина: выберите калибры, такие как DN6-DN300, в соответствии с требованиями к расходу среды. Длина должна определяться на основе компенсации смещения трубопровода с сохранением определенного гибкого запаса (обычно на 10–20 % больше длины жесткого соединения).
Давление и температура: в зависимости от рабочего давления системы (расчетное давление должно быть в ≥1,5 раза больше рабочего давления) и диапазона температур выберите ниже соответствующие уровни давления и материалы (например, нержавеющая сталь 310S предпочтительна для высокотемпературных условий работы).
Характеристики среды: Для коррозионных сред выберите материалы 304, 316 или Hastelloy в соответствии с составом среды (например, концентрацией хлорид-ионов). При необходимости выполните покрытие внутренней стенки (например, покрытие из ПТFЭ) для повышения коррозионной стойкости.
Способ соединения: выберите формы соединения, такие как фланцы (сварка враструб, стыковая сварка), резьбы (резьба NPT, G) и быстроразъемные соединения в соответствии с типом интерфейса оборудования, обеспечивая соответствие уплотнения интерфейсу (например, уплотнительная поверхность фланца должна быть совместима с материалом прокладки).
2. Технические характеристики установки
Избегайте чрезмерного изгиба и скручивания: во время монтажа радиус изгиба не должен быть меньше радиуса изгиба, указанного в изделии (обычно в 3–6 раз больше диаметра трубы). Скручивание сильфона строго запрещено во избежание повреждения гофрированной конструкции, что может повлиять на герметичность и срок службы.
Крепление и направление: Для монтажа на большом расстоянии фиксированные опоры следует устанавливать на обоих концах сильфона, а направляющие опоры следует добавлять посередине, чтобы избежать смещения сильфона, вызванного собственным весом трубопровода или средним ударом, обеспечивая равномерное напряжение на герметичном интерфейсе.
Обработка уплотнительной поверхности: Перед соединением очистите поверхности фланцев и резьбовые соединения от масляных пятен и заусенцев. Для фланцевых соединений затягивайте болты равномерно (затягивайте по диагонали шаг за шагом). Для резьбовых соединений наносите герметик (например, ленту из ПТFЭ) для улучшения герметизирующих свойств.
Испытание на утечку: После установки необходимо провести испытание под давлением (пневматическим или гидравлическим). Испытательное давление в 1,25 раза превышает рабочее давление, и давление поддерживается в течение 30 минут без падения давления или утечки, подлежащей квалификации.
Преимущества применения
Снижение риска утечки: по сравнению с традиционными резиновыми уплотнительными шлангами скорость утечки сильфонов из нержавеющей стали снижается более чем на 90%, что снижает количество несчастных случаев, связанных с безопасностью, вызванных утечкой среды (например, пожары, вызванные утечкой легковоспламеняющихся и взрывоопасных сред, а также травмы, вызванные утечкой едких сред).
Снижение затрат на техническое обслуживание: длительный срок службы увеличивает цикл замены в 3–5 раз. В то же время коррозионная стойкость и термостойкость снижают частоту технического обслуживания, вызванную старением материала, а комплексные затраты на техническое обслуживание могут быть сэкономлены более чем на 50%.
Расширенные границы применения: он может стабильно работать в средах (высокая температура, высокое давление, сильная коррозия), к которым традиционные уплотнительные шланги не могут адаптироваться, обеспечивая надежные уплотнительные решения для особых условий труда.
Улучшенная стабильность системы: гибкая возможность компенсации снижает влияние нагрузки трубопровода на интерфейсы оборудования, защищает прецизионное оборудование, такое как насосы и клапаны, и продлевает срок их службы.
Резюме
В качестве уплотнительных шлангов сильфоны из нержавеющей стали обеспечивают комплексные преимущества "высокой герметизации, устойчивости, длительного срока службы и простоты установки" благодаря преимуществам, присущим металлическим материалам, и гибкой конструкции гофрированной конструкции. Они являются идеальным выбором для модернизации и замены традиционных шлангов в области промышленной герметизации, особенно в сценариях со строгими требованиями к герметизирующим характеристикам и экологической адаптируемости, обеспечивая надежную гарантию безопасной и стабильной работы системы.
