Системы отопления (включая гражданское отопление, промышленное отопление, отопление на новых источниках энергии и т. д.) предъявляют основные требования к трубопроводам, такие как устойчивость к высоким температурам, устойчивость к термической усталости, надежная герметизация, приспособляемость к тепловому расширению и сжатию, а также совместимость со средними условиями. Традиционные металлические трубы (например, оцинкованные стальные трубы) склонны к растрескиванию из-за термического напряжения, в то время как пластиковые трубы ограничены верхним пределом температуры. Однако сильфоны из нержавеющей стали благодаря своему уникальному материалу и конструктивной конструкции могут эффективно решить эти проблемы и стать идеальным трубопроводным решением для систем отопления. Ниже подробно рассматриваются конкретные прикладные решения из нескольких измерений.
Углубленная адаптация преимуществ производительности ядра к требованиям системы отопления
Рабочая среда систем отопления характеризуется большими колебаниями температуры (от -10℃ до 300℃), разнообразными средами (горячая вода, пар, теплопроводящее масло и т. д.), а также наличием термических напряжений и вибрации. Характеристики сильфонов из нержавеющей стали могут точно соответствовать следующим требованиям:
Отличная устойчивость к высоким температурам и термическая стабильность: нержавеющая сталь марки 304 может выдерживать средние температуры ниже 200℃ (например, гражданское водонагревательное отопление), нержавеющая сталь марки 316 может адаптироваться к высокотемпературным сценариям 200-400℃ (например, промышленные паропроводы), а специальные марки (например, 310S) могут стабильно работать даже в системах отопления на открытом огне выше 600℃. Материал не будет стареть или терять прочность из-за длительных высоких температур.
Сопротивление термической усталости и способность компенсации расширения: кольцевая гофрированная структура сильфона придает ему хорошую осевую растяжимость. В процессе цикла запуска (повышения температуры) и остановки (понижения температуры) системы отопления она может поглощать изменение длины трубопровода, вызванное тепловым расширением и сжатием (величина компенсации может достигать 5–10 % от ее собственной длины), уменьшая ослабление сопряжения или растрескивание трубопровода, вызванное жесткими соединениями. Особенно подходит для соединения котлов, теплообменников и другого оборудования с магистральными трубопроводами.
Совместимость со средними характеристиками и коррозионная стойкость: устойчив к обычным теплоносителям, таким как горячая вода, пар и теплопроводящее масло. Нержавеющая сталь марки 304 может противостоять образованию накипи ионов кальция и магния при водной и кислородной коррозии. Нержавеющая сталь марки 316 может выдерживать эрозию от серосодержащего пара и слабокислых теплопроводящих сред предотвращение утечки среды, вызванной коррозией и перфорацией внутренней стенки трубопровода.
Надежность герметизации и несущая способность: благодаря прецизионной обработке фланцев, резьбы и других соединительных конструкций в сочетании с высокотемпературными уплотнительными прокладками (такими как графитовые прокладки, прокладки с металлическим покрытием) можно добиться герметизации с нулевой утечкой при длительных высоких температурах. Рабочее давление может достигать 1,6–10 МПа, что соответствует требованиям к давлению гражданского отопления низкого давления (ниже 0,6 МПа) и промышленных паровых систем высокого давления (выше 4,0 МПа).
Эффективность теплопроводности и энергосбережение: Теплопроводность нержавеющей стали (около 16–21 Вт/(м·К)) выше, чем у пластиковых труб, а кольцевая структура сильфона может увеличить площадь контакта среды с трубопроводом, ускоряя теплопередачу. В то же время наружная стенка трубопровода может быть удобно оборудована изоляционным слоем для снижения теплопотерь и повышения энергосберегающих показателей системы.
Типичные сценарии применения
Сильфоны из нержавеющей стали могут специально решить проблемы применения традиционных трубопроводов в различных типах систем отопления:
Системы гражданского отопления и горячего водоснабжения
Соединение патрубков между радиаторами и основными трубами: благодаря гибкости сильфонов они могут легко обходить препятствия, такие как стены и мебель, сокращать использование колен и снижать сопротивление потоку воды; в то же время они поглощают расширение и сжатие трубопровода в отопительный и неотопительный сезоны, чтобы избежать утечки через интерфейс.

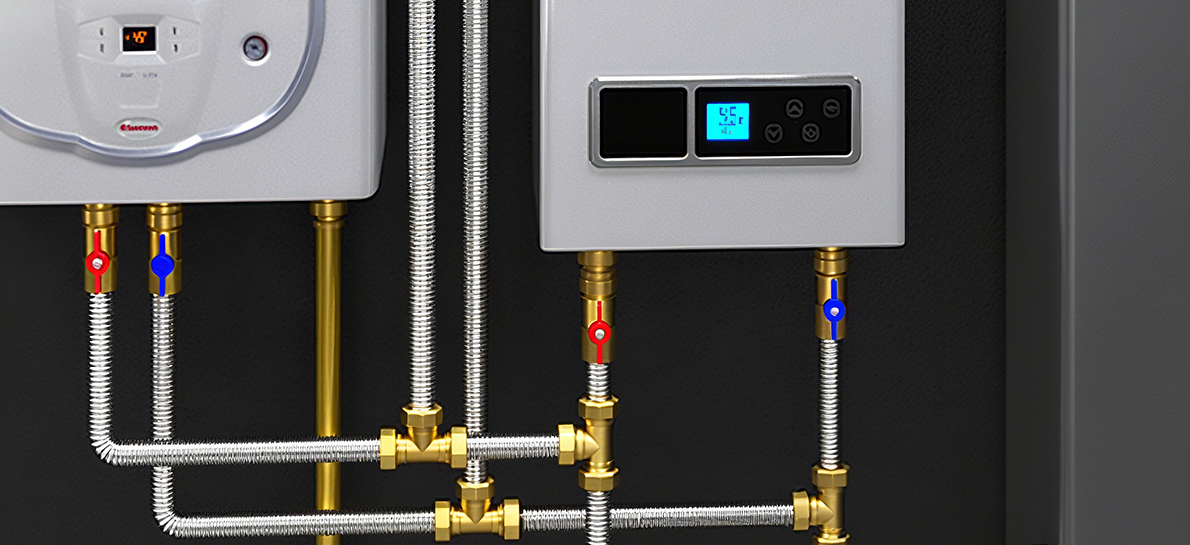

Соединение настенных котлов с трубопроводами горячей воды: Они выдерживают температуру горячей воды 80-95℃ во время работы настенных котлов, противостоят термической усталости, вызванной частыми пусками и остановками, и более долговечны, чем резиновые шланги (легко стареют) и медные трубы (сильная жесткость), со сроком службы более 15 лет.
Соединение коллекторов в низкотемпературном напольном лучистом отоплении (водяном напольном отоплении): сильфоны малого калибра (DN15-DN25) могут адаптироваться к многоветвевой компоновке труб напольного отопления, снижать сопротивление потоку воды и улучшать равномерность рассеивания тепла.
Промышленные системы отопления
Соединение котлов с паропроводами: На выходе из угольных/газовых котлов сильфоны могут поглощать сильное тепловое расширение во время запуска котла, защищать клапаны и интерфейсы трубопроводов, а также предотвращать утечку пара (температура пара обычно составляет 150–300℃, давление 1,0–4,0 МПа).
Системы нагрева теплопроводного масла: используются для соединения печей теплопроводного масла с реакторами, сушилками и другим оборудованием. Нержавеющая сталь марки 316 выдерживает длительную эрозию теплопроводного масла (температура 200-300℃), а ее вибростойкость (создаваемая работой насоса) предотвращает ослабление соединений трубопроводов.
Трубопроводное соединение электронагревательного оборудования: например, впускные и выпускные трубопроводы электронагревательных реакторов, сильфоны могут адаптироваться к локальной высокой температуре электронагревательных элементов, и не возникает проблем с выделением запаха из пластиковых труб.
Новые энергетические системы отопления
Циркуляционные трубопроводы систем сбора солнечной тепловой энергии: Соединяя солнечные коллекторы и резервуары для хранения горячей воды, нержавеющая сталь 304 может противостоять высоким температурам (70-100℃) под прямыми солнечными лучами и дождевой коррозии, а гибкая конструкция адаптируется к небольшому смещению коллекторов из-за углов установки.
Трубопроводы циркуляции воды воздушных тепловых насосов: В диапазоне колебаний температуры от -10℃ до 55℃ сильфоны могут компенсировать расширение и сжатие трубопроводов, вызванное изменениями температуры окружающей среды, избегая низкотемпературного охрупчивания или высокотемпературной деформации пластиковых труб.
Специальные сценарии отопления
Трубопроводы паровой дезинфекции в пищевой промышленности: внутренняя стенка сильфона из нержавеющей стали гладкая и легко чистится, соответствует стандартам гигиены пищевых продуктов (таким как сертификация 3А), выдерживает высокотемпературную паровую дезинфекцию 121℃ и не имеет риска загрязнения ржавчиной.
Трубопроводное соединение лабораторного отопительного оборудования (например, масляных ванн, резервуаров постоянной температуры): сильфоны малого калибра (DN6-DN15) могут точно адаптироваться к прецизионному оборудованию, а их вибростойкость обеспечивает стабильную передачу среды во время экспериментов.
Ключевые точки выбора и характеристики установки
1. Научный отбор
Соответствие материалов: нержавеющая сталь марки 304 выбирается для среднетемпературных систем (≤200℃); нержавеющая сталь марки 316 выбирается для высокотемпературных систем (200-400℃) или агрессивных сред (например, серосодержащего пара); нержавеющая сталь марки 310S выбирается для сверхвысокотемпературных систем (>400℃).
Калибр и номинальное давление: выберите калибры DN10-DN300 в соответствии со скоростью потока теплоносителя (DN15-DN50 обычно используется для гражданских целей, DN50-DN200 для промышленных целей); рабочее давление должно быть в ≥1,25 раза больше расчетного давления системы (например, если расчетное давление паровой системы составляет 1,6 МПа, выберите сильфон с номиналом ≥2,0 МПа).
Метод соединения: Резьбовое соединение (с использованием ленты из высокотемпературного сырья) обычно используется в гражданских системах; фланцевое соединение (с металлическими прокладками) в основном используется в промышленных системах; для точного соединения оборудования можно выбрать наконечники (чтобы обеспечить очищаемость без мертвых углов).
Величина компенсации расширения: Рассчитайте величину теплового расширения в зависимости от длины трубопровода и разницы температур (формула: ΔL=α×L×ΔT, где α — коэффициент линейного расширения нержавеющей стали), убедившись, что величина компенсации сильфона равна ≥ расчетному значению, чтобы избежать чрезмерного растяжения или сжатия.
2. Технические характеристики установки
Предварительная обработка и очистка: Перед установкой удалите оксидную окалину и масляные пятна в трубопроводе. Высокотемпературные системы необходимо обезжиривать (например, очищать трихлорэтиленом); при подключении к пищевому и фармацевтическому оборудованию необходимо выбирать сильфоны с электролитически полированными внутренними стенками, чтобы избежать роста микробов.
Изгиб и фиксация: Радиус изгиба равен ≥ радиусу, указанному изделием (обычно в 6-10 раз больше диаметра трубы). Запрещается прикладывать чрезмерные усилия при холодном изгибе, вызывающие деформацию гофра; скользящие опоры устанавливаются через каждые 2–3 метра на прямом участке (допуская осевое расширение), а неподвижные опоры устанавливаются на обоих концах компенсационного участка для ограничения бокового смещения.
Уплотнение и изоляция: при использовании фланцевого соединения затягивайте болты равномерно (шаг за шагом по диагонали), чтобы избежать разрушения уплотнения, вызванного эксцентриковой нагрузкой; высокотемпературные трубопроводы необходимо обернуть изоляционными слоями (такими как минеральная вата, силикат алюминия) снаружи сильфона, но необходимо зарезервировать пространство для расширения, чтобы изоляционный слой не препятствовал компенсации сильфона.
Пробная эксплуатация и испытания: После установки проведите испытание под давлением воды (испытательное давление в 1,5 раза превышает рабочее давление, и давление поддерживается в течение 30 минут без утечек); высокотемпературным системам необходимо провести горячий ввод в эксплуатацию, чтобы контролировать, плавно ли расширяются и сжимаются сильфоны и есть ли утечка на границе раздела.
Преимущества применения
Продление срока службы системы: стойкость сильфонов из нержавеющей стали к термической усталости может продлить безотказный рабочий цикл системы отопления до более чем 10 лет, что значительно превышает показатели оцинкованных стальных труб (5–8 лет) и пластиковых труб (3–5 лет), что снижает затраты на замену.
Сокращение затрат на техническое обслуживание: коррозионная стойкость и стойкость к высоким температурам сокращают необходимость в остановке технического обслуживания, вызванной коррозией и разрывом трубопровода, а ежегодные затраты на техническое обслуживание могут быть снижены на 40–60 %; особенно в промышленных системах отопления можно избежать производственных потерь, вызванных утечкой среды.
Повышение эксплуатационной безопасности: герметизация с нулевой утечкой и конструкция, исключающая термические напряжения, снижают риск ожогов и пожаров, вызванных утечкой высокотемпературных сред (таких как пар и теплопроводящее масло), а также могут сократить потери имущества, вызванные утечкой бытовой воды при гражданском отоплении.
Повышение адаптивности системы: гибкая возможность компенсации делает монтаж трубопровода не ограниченным строительными конструкциями (такими как стены и полы), что особенно подходит для преобразования систем отопления в старых зданиях, снижая необходимость в выемке грунта под стены и повреждении конструкций.
Резюме
Благодаря двойному преимуществу материала и конструкции сильфоны из нержавеющей стали достигают комплексных характеристик «высокой термостойкости, устойчивости к расширению, стабильной герметизации и длительного срока службы» в системах отопления. Будь то требования комфорта гражданского отопления или суровые условия работы промышленного отопления, они могут обеспечить надежные трубопроводные решения, закладывая прочную основу для эффективной и безопасной работы систем отопления.
