В газотранспортных системах безопасность, герметичность и устойчивость трубопроводов напрямую связаны с нормальной работой системы и безопасностью персонала. Будь то промышленные газы (такие как кислород, азот, водород), топливные газы (природный газ, сжиженный нефтяной газ) или специальные газы (такие как коррозионные газы, газы высокой чистоты), требования к трубопроводам передачи чрезвычайно строгие. Сильфоны из нержавеющей стали, благодаря своим уникальным материальным и конструктивным преимуществам, могут эффективно решать такие проблемы, как утечки, коррозия и вибрационное воздействие, с которыми сталкиваются традиционные трубопроводы при транспортировке газа, что делает их идеальным выбором для газовых систем. Ниже подробно рассматриваются конкретные решения из нескольких измерений.
Точное соответствие преимуществ производительности активной зоны требованиям газовой системы
Основными требованиями к газовым системам трубопроводов являются абсолютная герметизация, устойчивость к газовой коррозии, устойчивость к вибрации и ударам, приспособляемость к колебаниям давления и контроль чистоты. Приведенные ниже характеристики нержавеющей стали могут идеально соответствовать следующим требованиям:
Исключительные характеристики герметизации: благодаря использованию цельноформованных материалов из нержавеющей стали марок 304, 316 и других материалов сильфоны и соединительные концы (например, резьба, фланцы) обеспечивают плотное взаимодействие посредством точной обработки, что позволяет реализовать жесткое уплотнение металл-металл или сочетать их со специальными уплотнениями (например, медными прокладками, прокладками из ПТFЭ) для обеспечения нулевой утечки газа. Для газовых систем высокого давления (с рабочим давлением до 10 МПа и более) надежность герметизации далека от резиновых шлангов или обычных металлических трубопроводов, а скорость утечки можно контролировать ниже 1×10¹⁰ Па·м³/с.
Отличная стойкость к газовой коррозии: нержавеющая сталь марки 304 может выдерживать длительную эрозию сухими газами (такими как кислород, азот) и некоррозионными топливными газами; нержавеющая сталь марки 316, благодаря содержанию молибдена, может противостоять коррозии серосодержащими топливными газами, газообразным хлором, фтористым водородом и другими коррозионными газами, предотвращение образования отверстий или выделения примесей на внутренней стенке трубопровода, вызванных эрозией, что обеспечивает чистоту газопередачи.
Сопротивление вибрации и колебаниям давления: кольцевая гофрированная структура сильфона обладает хорошей эластичностью, что позволяет поглощать вибрации и импульсы давления, возникающие при работе компрессора и открытии/закрытии клапана в газовой системе, снижать концентрацию напряжений на стыках трубопроводов и снижать риск неплотной утечки, вызванной жесткими соединениями. Он особенно подходит для соединения деталей между газовыми компрессорами, резервуарами для хранения и трубопроводами.
Адаптивность к чистоте: После электролитической полировки внутренней стенки шероховатость поверхности Ra может составлять всего 0,8 мкм или менее, что затрудняет адсорбцию примесей или влаги в газе, и частицы не отпадают. Он отвечает требованиям к передаче газов высокой чистоты (таких как азот сверхвысокой чистоты, используемый в электронной промышленности, специальные газы, используемые в производстве полупроводников) и позволяет избежать загрязнения газом, влияющего на качество продукции.
Широкая адаптивность к температуре и давлению: может стабильно работать в диапазоне температур от -200℃ до 450℃, адаптируясь к передаче испарения низкотемпературных сжиженных газов (таких как жидкий азот, жидкий кислород) и высокотемпературных газовых систем; рабочее давление охватывает от вакуума до 30 МПа, которые могут не только удовлетворять потребности трубопроводов топливного газа низкого давления (ниже 0,1 МПа), но и использоваться в промышленных системах транспортировки газа высокого давления.
Типичные сценарии применения
Сильфоны из нержавеющей стали могут специально решать проблемы трансмиссии в различных типах газовых систем:
Промышленные системы передачи газа
Используется для соединения трубопроводов инертных газов, таких как кислород, азот и аргон, особенно в сварочных цехах и на предприятиях по обработке металлов. Вибростойкость сильфонов позволяет снизить риск утечки в месте соединения кислородных баллонов с трубопроводами.
В системах передачи водорода материал из нержавеющей стали марки 316 позволяет избежать водородной хрупкости, а благодаря специальной уплотнительной конструкции он может предотвратить опасность взрыва, вызванную утечкой водорода.
Для передачи коррозионных промышленных газов (таких как газообразный хлор, диоксид серы) сильфоны из нержавеющей стали 316L выбраны так, чтобы противостоять коррозии трубопровода газами и обеспечивать долгосрочную безопасную эксплуатацию системы.
Системы газоснабжения

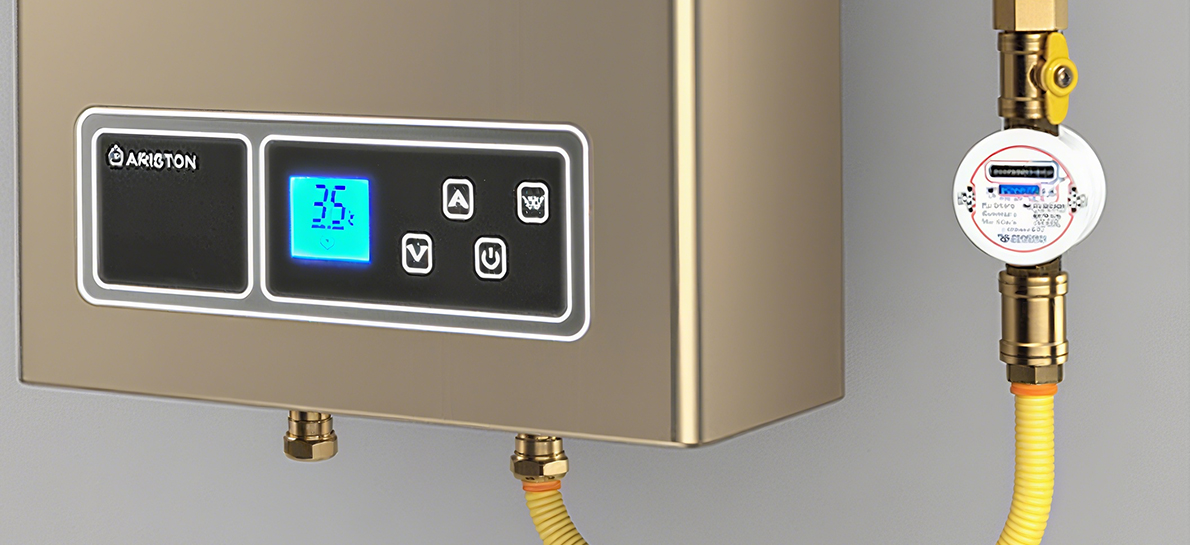

Для внутреннего и наружного трубопроводного соединения городского природного газа и сжиженного нефтяного газа между газовыми счетчиками, клапанами и магистральными трубопроводами используются сильфоны. Их гибкая компенсация может уменьшить утечку интерфейса, вызванную смещением трубопровода из-за осадки здания или изменений температуры.
Для газовых патрубков на коммерческих кухнях и в промышленных печах термостойкость сильфонов может адаптироваться к высокотемпературной среде вблизи печей, а их антивозрастные характеристики позволяют избежать растрескивания и утечки резиновых шлангов из-за длительного использования.
Специальные газовые и высокочистые газовые системы
Для передачи газов высокой чистоты (таких как аммиак сверхвысокой чистоты, силан) в полупроводниковой и фотоэлектрической промышленности сильфоны с электролитически полированными внутренними стенками могут снизить контактное загрязнение между газами и трубопроводами, обеспечивая чистоту газа (достигающую 99,9999% и более);
Для лабораторных газопроводов (например, газов-носителей для газовых хроматографов, специальных газов для спектрального анализа) низкая адсорбция сильфонов обеспечивает стабильность газовых компонентов и повышает точность экспериментальных данных.
Подключение оборудования для хранения и переработки газа
Для соединения резервуаров для хранения газа, баллонов и испарителей редукционные клапаны, сильфоны могут поглощать вибрации во время работы оборудования и защищать герметичность интерфейсов клапанов;
Для соединения выпускного трубопровода жидкости резервуаров для хранения низкотемпературного газа (например, жидкого азота, жидкого аргона) и испарителей сильфоны могут адаптироваться к изменениям температуры от низкой до нормальной, избегая трещин в трубопроводах из-за теплового расширения и сжатия.
Ключевые точки выбора и характеристики установки
1. Научный отбор
Выбор материала: Определите материал в соответствии со свойствами газа - нержавеющая сталь 304 выбрана для инертных газов и топливных газов; нержавеющая сталь 316/316L выбрана для коррозионных газов и топливных газов в морской воде; низкоуглеродистая нержавеющая сталь (например, 316L) с электролитически полированными внутренними стенками необходима для газовых систем высокой чистоты.
Калибр и номинальное давление: выберите калибры DN6-DN200 в зависимости от расхода газа. Рабочее давление должно соответствовать проектному давлению системы (например, для газовых систем обычно выбирается номинальное давление 1,6 МПа, а для промышленных газов высокого давления — номинальное давление 6,4 МПа или выше).
Метод соединения: Резьбовое соединение (с газоспецифическим герметиком) обычно используется в газовых системах; фланцевое соединение (с уплотнительным кольцом) в основном используется в промышленных газовых системах; торцевые уплотнительные соединения видеомагнитофонов выбираются для газовых систем высокой чистоты, чтобы обеспечить нулевую утечку и чистоту.
Длина и размер компенсации: Определите длину в соответствии с требованиями к смещению трубопровода и зарезервируйте допуск на осевую или боковую компенсацию (обычно размер компенсации не превышает 10% от эффективной длины сильфона), чтобы избежать воздействия на уплотнение из-за чрезмерного растяжения или сжатия.
2. Технические характеристики установки
Противопожарная и очистная обработка: Перед установкой газовой системы убедитесь, что в трубопроводе нет примесей, чтобы избежать искр во время установки; перед установкой газовой системы высокой чистоты очистите внутреннюю стенку сильфона абсолютным этанолом, чтобы удалить масляные пятна и частицы.
Гибка и фиксация: При монтаже радиус гибки не должен быть меньше значения, указанного изделием (обычно в 5-8 раз больше диаметра трубы), а принудительное скручивание запрещено; неподвижные кронштейны устанавливаются через каждые 1,5-2 метра на прямом участке, а на обоих концах изгибаемой секции добавлены направляющие кронштейны для предотвращения деформации, вызванной собственным весом трубопровода.
Защита уплотнительной поверхности: перед соединением проверьте плоскостность фланцевых поверхностей и резьбовых соединений, удалите заусенцы и царапины; нанесите газоспецифический герметик, соответствующий газу во время резьбового соединения (например, уплотнительную ленту из ПТFЭ для газа), и выберите прокладки, совместимые с газом для фланцевого соединения (например, маслостойкие резиновые прокладки для газа, прокладки из ПТFЭ для коррозионных газов).
Обнаружение утечек: После установки необходимо провести проверку на утечку — на интерфейсы для обнаружения пузырьков в газовых системах наносится мыльная вода; гелиевые масс-спектрометры используются в промышленных газовых и газоочистных системах для обеспечения соответствия скорости утечки системным требованиям (например, скорость утечки в газоочистных системах ≤1×10⁻¹¹ Па·м³/с).
Преимущества применения
Повышение безопасности системы: по сравнению с традиционными оцинкованными стальными трубами или резиновыми шлангами риск утечки сильфонов из нержавеющей стали снижается более чем на 95%, особенно в газовых системах с легковоспламеняющимися и взрывоопасными газами, такими как топливный газ и водород, что может значительно снизить потенциальные несчастные случаи, связанные с безопасностью.
Длительный срок службы: материалы из нержавеющей стали устойчивы к старению и коррозии, срок службы составляет более 20 лет, что значительно превышает срок службы резиновых шлангов (1–3 года) и обычных стальных труб (8–10 лет), что снижает частоту замены и затраты на техническое обслуживание.
Обеспечение чистоты и качества газа: в системах с высокочистым газом можно избежать утилизации продукции, вызванной загрязнением трубопровода (например, дефектами полупроводниковых чипов, вызванными загрязненными газами), и сократить производственные потери.
Адаптация к сложным условиям работы: гибкая возможность компенсации устраняет влияние осадки здания, вибрации оборудования и изменений температуры на трубопроводы, сокращает время технического обслуживания при остановке, вызванное повреждением трубопровода, и повышает стабильность работы системы.
Резюме
Благодаря адаптации материалов, структурной оптимизации и точной обработке сильфоны из нержавеющей стали достигают комплексных характеристик «безопасного уплотнения, коррозионной стойкости и долговечности, а также чистой передачи» в газовых системах. Будь то обычные промышленные газы, гражданские топливные газы или специальные газовые системы с высоким спросом, они могут обеспечить надежные решения по транспортировке, обеспечивая надежную гарантию безопасной и стабильной работы газовых систем.
