Системы кондиционирования и вентиляции (включая центральное кондиционирование воздуха, коммерческую вентиляцию, чистое кондиционирование воздуха и т. д.) предъявляют основные требования к трубопроводам, такие как плавная передача воздуха/среды, устойчивость к вибрации и шумоподавлению, термо- и влагостойкость, гибкая установка и долговременная стабильность. Традиционные воздуховоды (например, воздуховоды из оцинкованных стальных листов) имеют такие проблемы, как высокая жесткость и большой шум вибрации, в то время как пластиковые трубы ограничены термостойкостью и прочностью. Сильфоны из нержавеющей стали, благодаря своим уникальным материальным и конструктивным преимуществам, способны эффективно адаптироваться к сложным условиям работы систем кондиционирования и вентиляции воздуха, становясь идеальным выбором для оптимизации производительности трубопроводов. Ниже подробно рассматриваются конкретные прикладные решения из нескольких измерений.
Точное соответствие преимуществ производительности ядра системным требованиям
Условия эксплуатации систем кондиционирования и вентиляции характеризуются колебаниями температуры (от -10℃ до 80℃), высокой влажностью воздуха, частой вибрацией оборудования, необходимостью снижения сопротивления ветра и шума. Характеристики сильфонов из нержавеющей стали могут точно соответствовать следующим требованиям:
Отличная термостойкость и влагостойкость: нержавеющая сталь марки 304 может стабильно работать в диапазоне температур от -40℃ до 300℃, полностью удовлетворяя требованиям систем кондиционирования воздуха для приточного воздуха (12-18℃), возвратного воздуха (комнатная температура) и систем вентиляции для температуры выхлопных газов (от -10℃ до 60℃); в то же время, нержавеющая сталь не впитывает воду или плесень и может противостоять коррозии в условиях высокой влажности (например, в подвалах, вентиляции бассейнов), предотвращая ржавчину трубопроводов или рост бактерий.
Вибростойкость и шумоподавляющая способность: Кольцевая гофрированная конструкция сильфона обладает хорошими упругими амортизационными характеристиками, что позволяет поглощать вибрации, возникающие при работе кондиционеров и вентиляторов (частота вибрации 10-100 Гц), уменьшать передачу вибраций на трубопроводы и строительные конструкции, а также снижать уровень шума (по сравнению с жесткими воздуховодами она позволяет снижать уровень шума на 5-15 дБ); он особенно подходит для мест, чувствительных к шуму, таких как больницы и лаборатории.
Низкое сопротивление ветру и устойчивость воздушного потока: внутренняя стенка сильфона после плавной обработки (Ra≤1,6 мкм) имеет коэффициент сопротивления ветру (λ) всего 0,02-0,03, что намного ниже локального сопротивления традиционных прямоугольных воздуховодов; кольцевая конструкция поперечного сечения делает распределение воздушного потока более равномерным, позволяет избежать вихревых токов, и повышает эффективность теплообмена систем кондиционирования воздуха и вентиляционный эффект вентиляционных систем.
Гибкость монтажа и адаптируемость к пространству: сильфоны можно сгибать произвольно (минимальный радиус изгиба в 3–5 раз больше диаметра трубы), и они могут легко обходить препятствия, такие как балки, колонны и трубы, сокращая использование колен, тройников и других аксессуаров; для узких пространств (например, потолочных антресолей, помещений для оборудования) их гибкие характеристики могут упростить процесс монтажа и снизить сложность строительства.
Преимущества прочности и срока службы: Прочность на разрыв нержавеющей стали (≥520 МПа) значительно выше, чем у пластиковых труб, с ударопрочностью, которая может выдерживать положительное давление (≤2000 Па) и отрицательное давление (≥-500 Па) в воздуховоде, отвечая требованиям систем подачи воздуха высокого давления; срок службы может достигать более 20 лет, значительно превышающий антикоррозионный цикл воздуховодов из оцинкованной стальной стали (8-12 лет).
Типичные сценарии применения
Сильфоны из нержавеющей стали могут специально решить болевые точки применения традиционных трубопроводов в различных звеньях систем кондиционирования и вентиляции:
Центральные системы кондиционирования воздуха
Участок соединения между блоками кондиционирования воздуха и воздуховодами: На выходе воздуха из водоохладителей и воздухообрабатывающих установок сильфоны могут поглощать вибрацию от работы оборудования, избегать резонансного шума воздуховодов, вызванного жесткими соединениями; в то же время компенсировать смещение между блоками и воздуховодами из-за ошибок установки или изменений температуры.

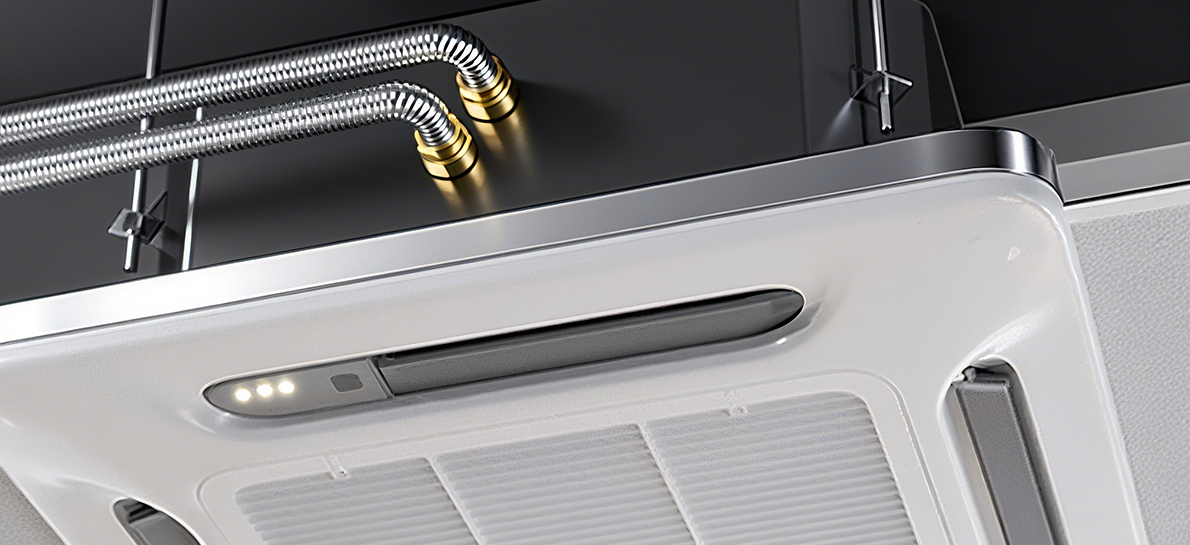

Соединение змеевиков вентиляторов с патрубками: Сильфоны малого калибра (DN80-DN200) подходят для приточных/обратных воздуховодов змеевиков вентиляторов. Гибкая конструкция снижает передачу вибрации вентилятора, а гладкая внутренняя стенка не накапливает пыль, что снижает частоту очистки и обслуживания систем кондиционирования воздуха.
Соединение трубопроводов хладагента: в трубопроводах хладагента (например, R32, R410A) многораздельных кондиционеров сильфоны могут адаптироваться к изменениям температуры (от -15℃ до 60℃) во время циркуляции хладагента, а их вибростойкость предотвращает утечку хладагента, вызванную неплотными сопряжениями.
Коммерческие и промышленные системы вентиляции
Кухонные выхлопные трубы: сильфоны из нержавеющей стали устойчивы к коррозии масляными парами, а их гибкие характеристики адаптируются к сложной пространственной планировке кухонь. Их устойчивость к высоким температурам (≤300℃) позволяет выдерживать мгновенную высокую температуру масляного дыма, что безопаснее пластиковых труб.
Вентиляция промышленных цехов: В пыльных и влажных цехах (например, в пищевой промышленности, машиностроении) коррозионная стойкость сильфонов может противостоять пылевой эрозии и конденсационной водяной ржавчине. Гибкая конструкция облегчает подключение вентиляционных отверстий в разных помещениях, повышая эффективность вентиляции.
Системы дымоудаления при пожаре: сильфоны из высокотемпературной нержавеющей стали (например, материал 316) могут работать непрерывно при температуре 280℃ более 30 минут, отвечая требованиям огнестойкости дымоудаления при пожаре, а их вибростойкость гарантирует, что трубы не отвалятся в случае пожара.
Чистое кондиционирование воздуха и специальная вентиляция
Вентиляция в чистых операционных больниц: сильфоны с электролитически отполированными внутренними стенками (Ra≤0,8 мкм) не накапливают пыль и легко дезинфицируются, соответствуют стандартам чистоты GMP, снижают риск роста бактерий и адаптируются к высокоэффективной системе фильтрационной вентиляции в операционных.
Выхлопные газы лабораторных вытяжных шкафов: сильфоны позволяют соединять вытяжные шкафы с основными воздуховодами. Химическая коррозионная стойкость (материал 316) противостоит эрозии от лабораторных выхлопных газов (например, кислотно-щелочных газов), а гибкая конструкция облегчает регулировку положения установки вытяжных шкафов.
Кондиционирование и вентиляция в центрах обработки данных: в серверных помещениях с высокой плотностью застройки сильфоны могут точно соединять розетки кондиционеров и воздуховоды шкафов, уменьшать потери холодного воздуха, а их виброустойчивость снижает помехи вентиляторов кондиционеров работе сервера.
III. Ключевые точки выбора и характеристики установки
1. Научный отбор
Материал и калибр: нержавеющая сталь марки 304 выбирается для обычных систем кондиционирования и вентиляции воздуха; нержавеющая сталь марки 316 выбирается для влажных и агрессивных сред (таких как кухни, лаборатории); калибры выбираются в соответствии с требованиями к объему воздуха от DN50 до DN600 (DN100-DN300 обычно используется в гражданских целях, DN300-DN600 — в промышленных целях).
Номинальное давление и температура: выберите соответствующее номинальное давление в соответствии с давлением воздуха в системе (номинальное давление 1000 Па выбрано для обычных систем воздуховодов, номинальное давление 2000 Па для систем подачи воздуха высокого давления); для высокотемпературных сценариев (например, дымоудаления при пожаре) требуются специальные сильфоны с температурной стойкостью ≥280℃.
Способ соединения: Fланцевое соединение используется для соединения с интерфейсами оборудования (оснащено резиновыми прокладками для улучшения герметизации и амортизации); зажимное соединение может использоваться для соединения секций воздуховода (легко разбирается и очищается); сварное соединение рекомендуется для чистых систем (для уменьшения точек утечки).
Длина и размер компенсации: Определите длину в соответствии с расстоянием установки и требованиями к смещению при вибрации, а также зарезервируйте запас расширения 5–10 %, чтобы гарантировать, что сильфон может свободно расширяться и сжиматься во время вибрации или перепадов температур, избегая чрезмерного растяжения.
2. Технические характеристики установки
Очистка и предварительная обработка: Перед установкой удалите масляные пятна и загрязнения в сильфонах. Чистые системы необходимо очищать чистой водой и сушить; для систем вентиляции, связанных с продуктами питания и лекарствами, необходимо выбирать безмасляные обработанные сильфоны, чтобы избежать загрязнения воздуха.
Изгиб и фиксация: При изгибе контролируйте радиус изгиба ≥ значение, указанное в изделии (например, радиус изгиба сильфона DN200 ≥600 мм), и не допускайте резких изгибов или скручиваний; устанавливайте скользящие опоры каждые 3–5 метров на прямом участке (допуская осевое перемещение) и добавляйте амортизирующие опоры вблизи источников вибрации, чтобы уменьшить тряску трубопровода.
Меры по герметизации и снижению шума: при использовании фланцевого соединения равномерно затяните болты, чтобы прокладка была полностью установлена; между вибрирующим оборудованием, таким как вентиляторы, кондиционеры и сильфоны, можно добавить резиновые амортизаторы для дальнейшего усиления эффекта снижения шума.
Испытания и приемка: После установки проведите испытание давлением воздуха (испытательное давление систем положительного давления в 1,2 раза превышает расчетное давление, и давление поддерживается в течение 1 часа без утечек); во время работы определите значение шума (которое должно соответствовать стандартам шума в данном месте, например, в больницах ≤40 дБ).
Преимущества применения
Повышение комфорта системы: характеристики виброустойчивости и шумоподавления позволяют системам кондиционирования и вентиляции работать тише, особенно в жилых домах, гостиницах и других местах, что может значительно улучшить качество жизни; конструкция с низким сопротивлением ветра снижает шум воздушного потока, избегая «ветрового воя» традиционных воздуховодов.
Сокращение затрат на техническое обслуживание: нержавеющая сталь устойчива к коррозии и влаге, что снижает частоту замен из-за ржавчины и плесени на трубопроводах, а ежегодные затраты на техническое обслуживание могут быть снижены на 30–50 %; гладкая внутренняя стенка не склонна к скоплению пыли, а цикл очистки увеличивается до 1–2 лет (традиционные воздуховоды служат 3–6 месяцев).
Повышение безопасности системы: в системах дымоудаления при пожаре сильфоны, устойчивые к высоким температурам, могут обеспечить плавность каналов дымоудаления в случае пожара; ударопрочность предотвращает повреждение воздуховодов из-за вибрации и столкновений, снижая риск утечки воздуха.
Повышение эффективности монтажа: гибкая конструкция сокращает использование аксессуаров, а также резку и обработку на месте, сокращая период монтажа на 20–40 %, что особенно подходит для преобразования систем кондиционирования и вентиляции в старых зданиях, снижая повреждение исходной конструкции.
Резюме
Благодаря оптимизации материала и конструкции сильфоны из нержавеющей стали достигают комплексных характеристик «низкого уровня шума и высокой эффективности, коррозионной стойкости и долговечности, а также гибкой адаптации» в системах кондиционирования и вентиляции воздуха. Будь то комфортное кондиционирование воздуха в гражданских зданиях или специальная вентиляция в промышленных помещениях, они могут обеспечить надежные трубопроводные решения, закладывая прочную основу для стабильной работы и повышения производительности системы.
